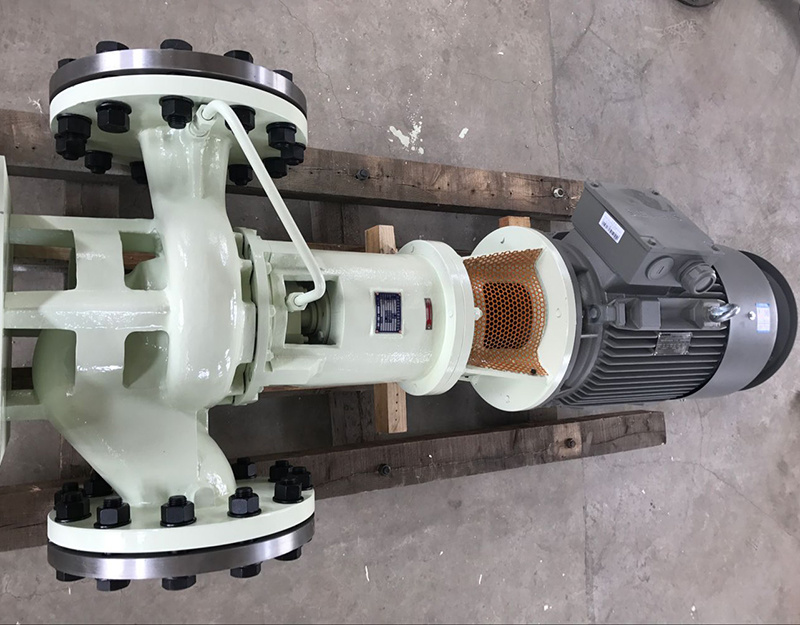

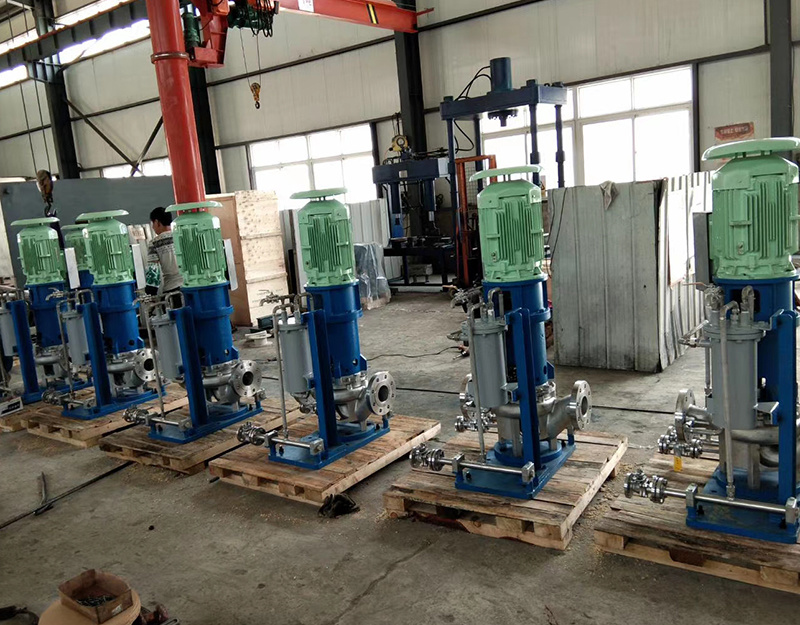

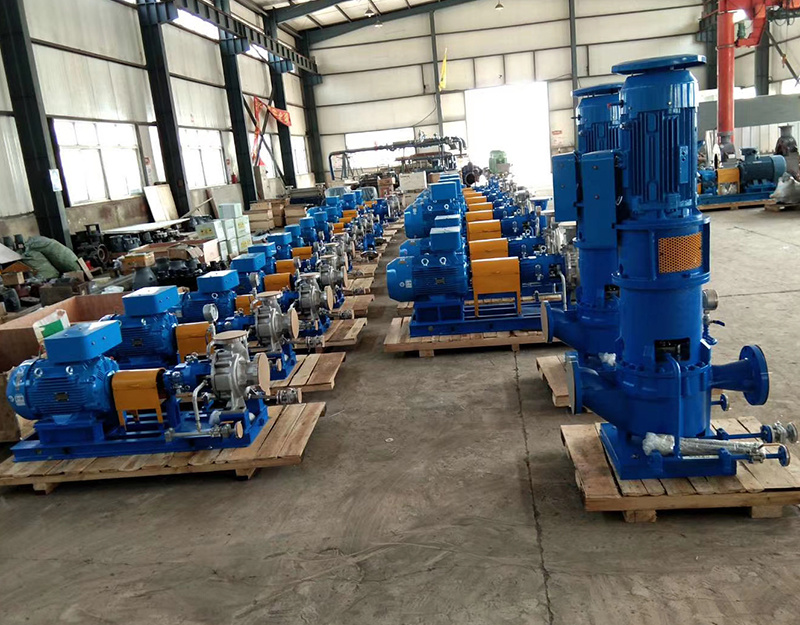

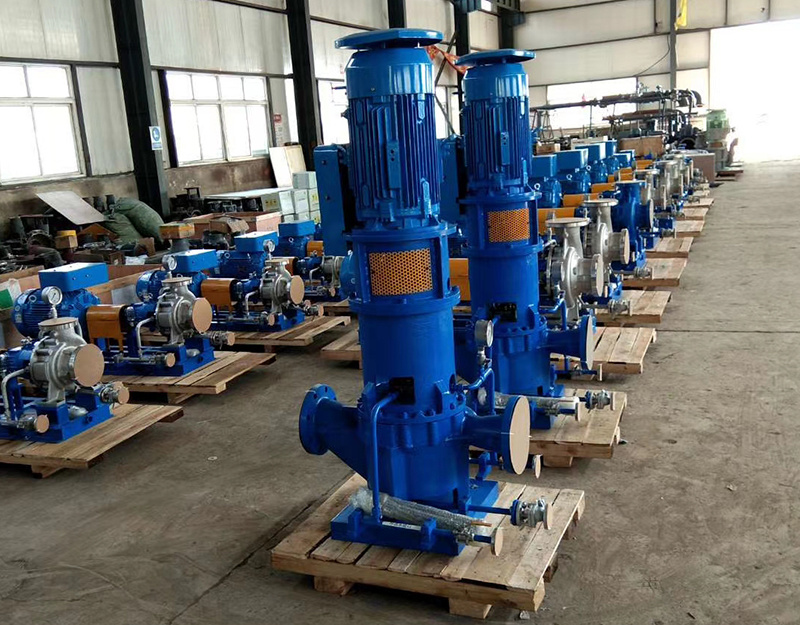

產品描述
ZTDS 泵需要使用立式驅動機，泵的推力載荷及轉子的重量將由泵的推力軸承承受。
轉向
從驅動端看，泵順時針方向旋轉。
泵體/泵蓋
泵體為徑向剖分，泵體與泵蓋之間由一個被限制壓縮的密封墊密封;口徑80mm 以上的泵體采用雙蝸殼設計以減小由水力引起的徑向力，減小泵的振動;泵體上有排殘液接口。泵體的吸入和排出法蘭有測量和密封沖洗的接口。
泵的進、出口法蘭壓力等級相同，公稱直徑相同，垂直軸向呈直線分布。進、出口的法蘭聯接形式、執行的標準可以根據用戶要求的尺寸和壓力等級而變化，可以選用ZTDS、DIN 標準及ANSI 標準。泵蓋具有保溫和冷卻功能，可以用來輸送對溫度有特殊要求的介質。泵蓋上設有排氣塞，可以在泵啟動前排除泵內和管路內的氣體。
葉輪
本系列泵為葉輪為單級、單吸、閉式葉輪, 由一個鍵和帶有鋼絲螺套的葉輪
螺母安裝到軸上，鋼絲螺套具有自鎖功能，葉輪的安裝安全、可靠;所有的葉輪都作平衡處理，當葉輪最大外徑與葉輪寬度的比值小于6 時，需要作動平衡;葉輪水力設計最大限度提高泵的汽蝕性能。泵的軸向力通過葉輪的前后耐磨環及平衡孔來平衡?？梢愿鼡Q的泵及葉輪的耐磨環來使泵保持較高的水力效率。
密封腔體
密封腔尺寸滿足填料密封或各種機械密封的需要，填料密封腔體和機械密封腔體可以通用，并配有密封冷卻、沖洗系統。密封管路循環系統的布置符合API682 標準的要求。
軸承組件
ZTDS 系列泵由滾動軸承承受泵載荷，其中包括泵的載荷、轉子的重量及泵啟動引起的瞬時載荷。軸承安裝在成為一體的軸承架內，軸承由油脂潤滑。ZTD 系列泵電機的重量完全由泵承擔;電機的設計要承受泵產生的軸向力包括泵啟動時產生的瞬間軸向力。
聯軸器
標準設計是泵帶止推軸承，提供帶加長段的撓性聯軸器，易于拆裝推力軸承和機械密封?？蛇x擇設計不帶止推軸承結構，提供由四部分組成的帶中間段剛性聯軸器，但價格需增加。
電機架
鋼結構的電機架有足夠的長度，以滿足在不用拆下電機情況下，安裝聯軸器以及拆裝機械密封和軸承的要求。提供標準聯軸器罩，泵組件與電機安裝表面止口配合。
管路
密封管路符合API682 的要求。
應用范圍
■ 煉油廠、石油化工廠、普通工業流程■ 煤化工和低溫工程
■ 供水及水處理、海水淡化■ 管線加壓
■ 海上平臺
性能參數
■ 流量Q ： 3 - 600 m3/h
■ 揚程H ： 4 - 120m
■ 工作壓力P ： 0 - 2.5MPa
■ 工作溫度T： ZTD 系列： -20℃ - +150℃
ZTDS 系列： -20℃ - +250℃
